Тензодатчики

Тензометрический датчик (тензодатчик; от лат.

Тензометрический датчик (тензодатчик; от лат. tensus — напряжённый) — датчик, преобразующий величину деформации в удобный для измерения сигнал (обычно электрический), основной компонент тензометра (прибора для измерения деформаций).

Существует множество способов измерения деформаций:

• тензорезистивный
• оптико-поляризационный
• пьезорезистивный
• термокварцевый
• волоконно-оптический
• или простым считыванием показаний с линейки механического тензодатчика

Среди электронных тензодатчиков, наибольшее распространение получили тензорезистивные датчики.

Тензорезистивный датчик обычно представляет собой специальную упругую конструкцию с закреплённым на ней тензорезистором и другими вспомогательными деталями.

После калибровки, по изменению сопротивления тензорезистора можно вычислить степень деформации, которая будет пропорциональна силе, приложенной к конструкции.

Существуют разные типы датчиков:

• датчики силы (измеряет усилия и нагрузки)
• датчики давления (измерение давления в различных средах)
• акселерометры (датчик ускорения)
• датчики перемещения
• датчики крутящего момента

Наиболее типичным применением тензодатчиков являются весы.

В зависимости от конструкции грузоприёмной платформы, применяются тензодатчики различного типа:

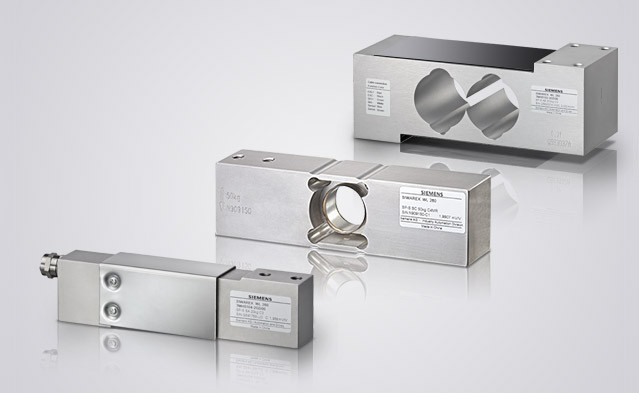

• консольные
• s-образные
•  «шайба»
• «бочка»

Конструкция резистивного тензодатчика представляет собой упругий элемент, на котором зафиксирован тензорезистор.

Под действием силы (веса груза) происходит деформация упругого элемента вместе с тензорезистором.

В результате изменения сопротивления тензорезистора, можно судить о силе воздействия на датчик, а следовательно, и о весе груза.

Принцип измерения веса при помощи тензодатчиков основан на уравновешивании массы взвешиваемого груза с упругой механической силой тензодатчиков и последующего преобразования этой силы в электрический сигнал для последующей обработки.

Для характеристики защиты тензодатчика от воды и пыли используется IP-рейтинг.

Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки.

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Код имеет вид IPXX, где на позициях X находятся цифры, либо символ X, если степень не определена.

За цифрами могут идти одна или две буквы, дающие вспомогательную информацию.

Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой.

Максимальная защита по этой классификации — IP68: пыленепроницаемый прибор, выдерживающий длительное погружение в воду.
